2、机房环境与智能配电

据金沙集团建筑特征,中心机房采用“轻重分离、上走线、侧送风、智能化、低能耗、一体化管理”的思路进行设计。从承重方面考虑,一楼为配电中心,二楼分别为交换中心和数据中心,通过双层开放式桥架将线路分别引入到相应的机柜。

1)智能供电保障。金沙集团为单一线路供电,为确保中心机房365×24×60的全时服务,设计了两台静音发电机提供约100KW的功率作为供电补充,两路供电通过ATS智能开关进行自动切换并自动启动油机发电,切换过程中由UPS提供供电缓冲,电源切换过程由智能网管理平台记录日志。

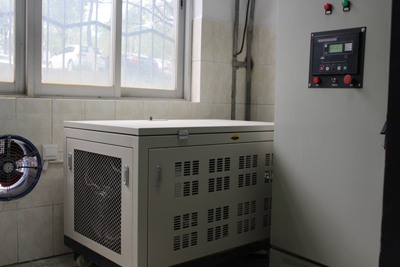

汽油静音发电机

汽油静音发电机

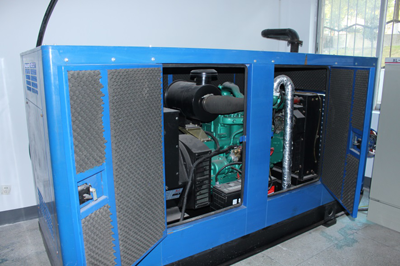

柴油静音发电机

柴油静音发电机

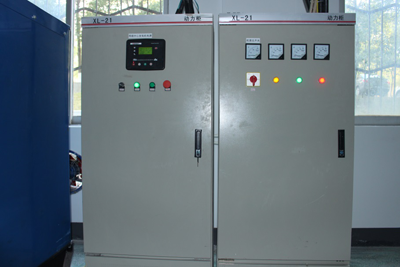

ATS智能切换装置

ATS智能切换装置

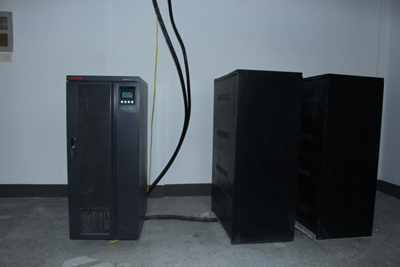

UPS不间断电

UPS不间断电

ATS智能切换装置

ATS智能切换装置

2)机柜布局及走线。采用华为模块化机房组建数据中心,集成机柜、制冷、配电、管理等子系统,更节能环保;交换中心配置了一组光纤配线柜和两组网络设备柜,分列连体安装,一体化管理;全机房安装开放式桥架进行上走线并分层固定。

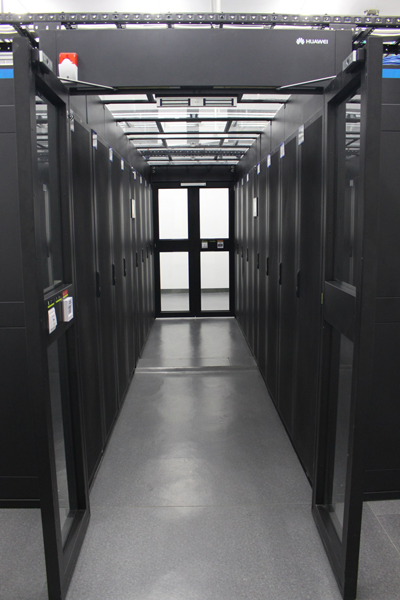

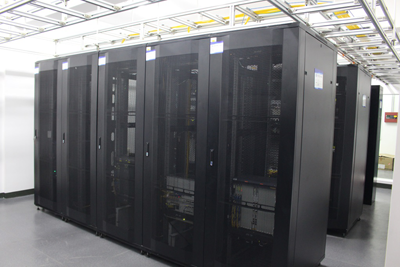

数据中心模块化机房

数据中心模块化机房

交换中心机柜

交换中心机柜

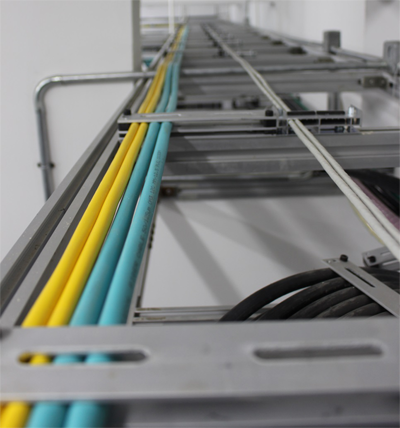

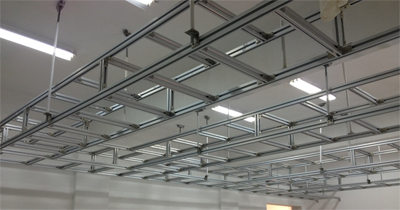

开放式桥架

开放式桥架

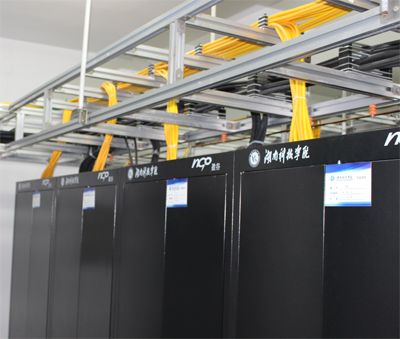

网络机房上走线图

网络机房上走线图

网络机房固线图

网络机房固线图

3)动环监控及灭火。中心机房设计了动力监控系统、环境监控平台和智能灭火系统,当前已完成了智能灭火系统的施工。动力监控系统可精确到每个机柜功率的监控,以确保过载而引起强电事故;环境监控对机房温湿度、烟、火、安防等环境进行监控,当烟感指标超出阀值时触发开关启动灭火系统。

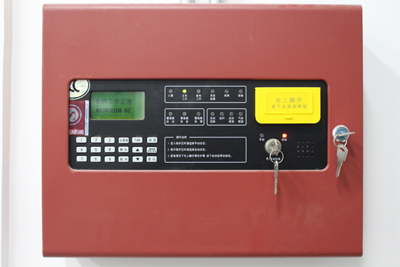

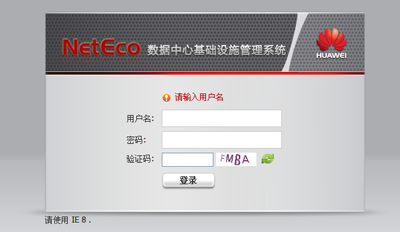

数据中心基础设施监控系统

数据中心基础设施监控系统

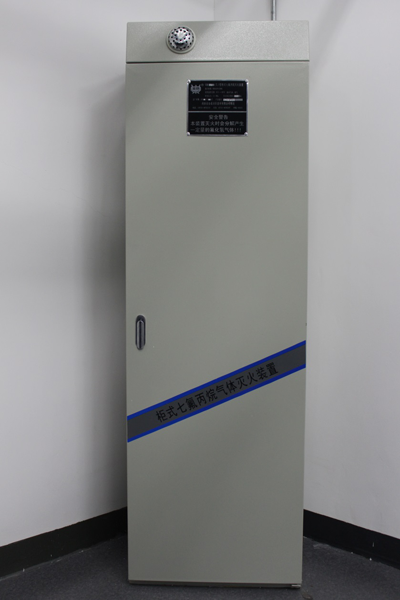

智能灭火系统

智能灭火系统

4)新风及制冷。采用墙面侧送风方式完成4台新风系统的安装,数据中心和交换中心分别采用2台精密空调和2台制冷机制冷,以确保中心机房环境温度。

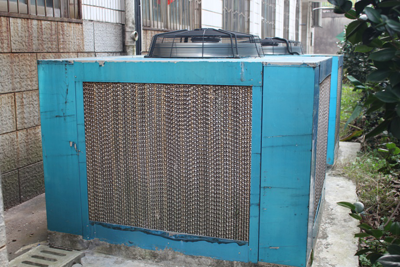

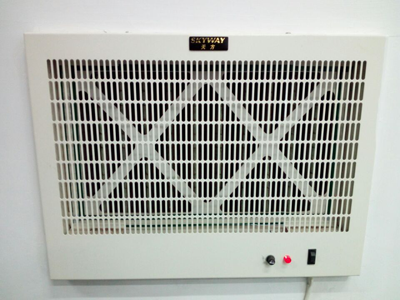

新风机

新风机

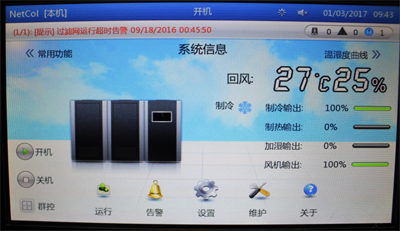

精密空调控制器

精密空调控制器

精密空调外机

精密空调外机
